京都大学 エネルギー理工学研究所ヘリオトロンJ プロジェクト

ヘリオトロンJ装置

主要パラメータ

Major Radius R = 1.2 m
Plasma Minor Radius a=0.1-0.2 m
Magnetic Field Strength B < 1.5 T
Vacuum Iota ~0.5 (flexible in 0.3 - 0.8)
Low magnetic shear (Δι/ι < 0.04)
Te < 3 keV
Ti < 0.5 keV
ne < 1 x 1020 m-3

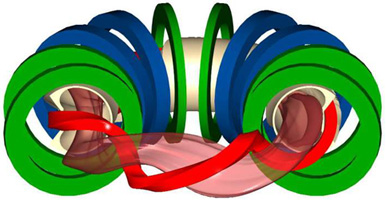

コイルシステム

coil number
Helical Coil 1
Toroidal Coils
(TA & TB)
2
Vertical Field Coils
(Main V, AV, IV)
3

加熱機器

Name Parameters
ECH 70 GHz
0.4 MW
NBI 30kV
0.7MW x 2 (w/ Co- & Ctr- directions)
ICRF 16-24 MHz
0.4 MW x 2

計測機器

更新中
